VAG SCR system introduction

 簡單介紹一下 VAG 車系的SCR 系統， 因為噴進觸媒轉化器的是尿素水，俗稱尿素系統。

簡單說就是好好地控制溫度和尿素的噴射進到觸媒段， 可以把柴油引擎的高溫燃燒產生有毒的氮氧化物轉換為氮氣和水排出。系統在排氣管的末端有安裝一個G687 NOx sender 量測 氮氧化物的濃度， 配合排氣溫度和噴射量就可以有效的降低NOx 的排出量。

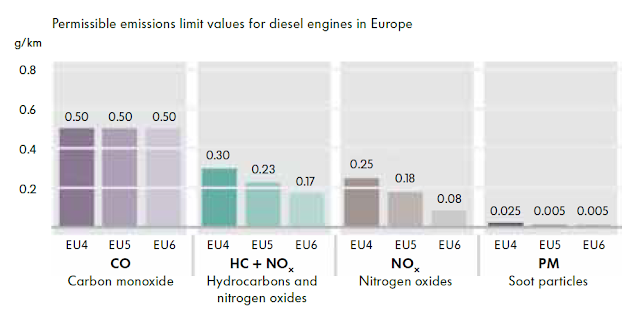

NOx 對人很不好， 所以SCR 系統還是有正常會比較好。


接下來看一下整個系統元件的相關位置和系統圖， 看起來好像很複雜， 但是常故障的東西就那幾樣。

G685 Temperature sender 故障的話就是跳 P205C 故障碼-溫度感測器信號不可信或是對地短路

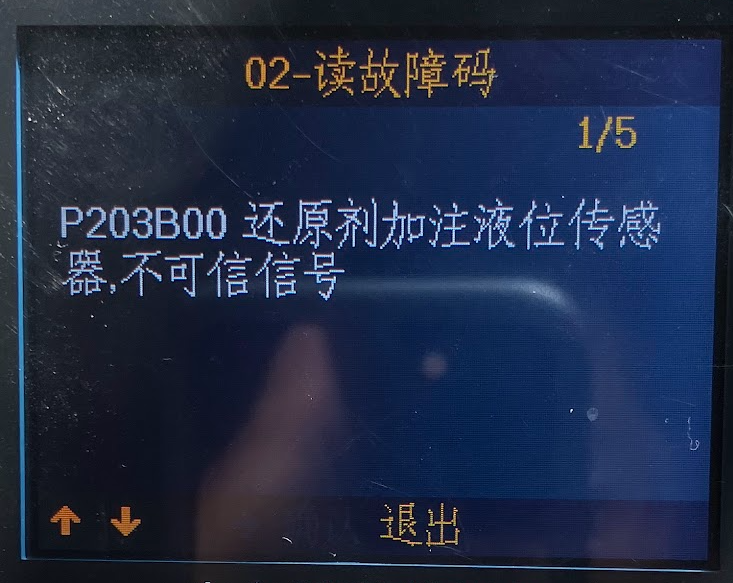

G697 Reducing agent level sender 故障的話就是跳 P203B 故障碼-液位偵測信號不可信

N474 Injector for reducing agent 故障的話就是跳 P208E 故障碼-尿素噴射閥卡在關閉位置 (這個好像不常見)


其他的故障碼好像都不常聽說， 是嗎?
